「15年行业经验,福建本地服务,售后保障」
产品型号: VMA-手动影像测量仪

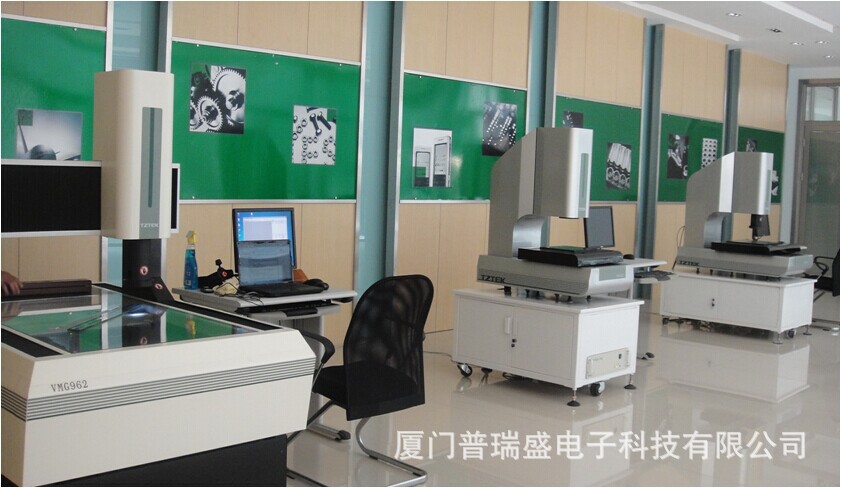

售后服务: 福建本地服务,展厅样机演示,品牌和销量国内领先
产品特点:Z轴电动实现自动对焦,自动测高,自动打光
联系电话0592-5701967 联系在线客服
电话咨询型号: VMA手动影像测量仪

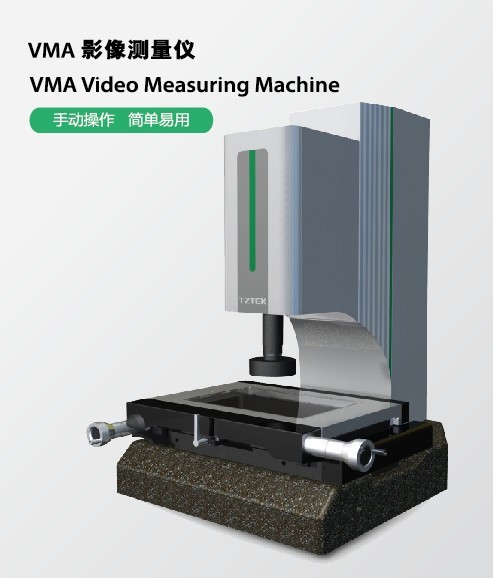

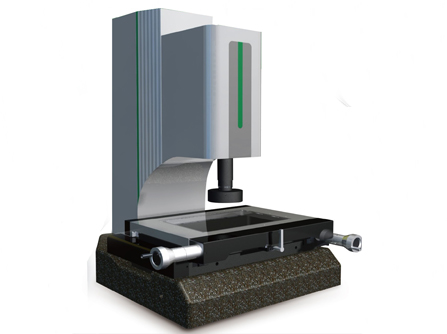

产品简介:VMA 是一款手动影像测量仪,简单易用,源自天准杰出的自动影像仪软硬件技术,配备了业界功能最强大的手动影像测量软件,可对点、线、圆等元素实现精准测量,并具有强大的报表输出功能,特别适用于种类多、批量少的产品测量,广泛应用于模具、机械、电子以及其他精密五金等行业。
仪器特点:
◆ 精密的传动装备设计,实现快速移动;
◆ 花岗岩结构,框架稳定可靠;
◆ 自动聚焦,自动打光,自动寻边;
◆ 可导入DXF文件进行快速检测;
◆ 测量数据可导入Word、Excel、AutoCAD;
◆ 图文并茂的报表输出功能,轻松输出检测结果;
◆ 三轴精密直线滑轨,保证机器精度及使用寿命;
◆ 高清晰度镜头和高分辨率CCD,实现产品高清晰度测量;
◆ 业界独创的电子卡位镜头,软件自动识别,轻松实现倍率切换。
技术参数:
型号 | VMA2515 | VMA3020 | VMA4030 | |
行程(mm) | 250×150×150 | 300×200×200 | 400×300×200 | |
外部尺寸(mm) | 600×650×800 | 670×835×950 | 820×990×970 | |
重量(kg) | 160 | 260 | 355 | |
承重(kg) | 25 | 25 | 25 | |
测量精度(μm)* | E2(X/Y)=(3.0+L/200) | E2(X/Y)=(3.0+L/200) | E2(X/Y)=(3.5+L/200) | |
光栅尺 | 1.0μm分辨率 | |||
CCD | 1/2"CCD彩色 | |||
光源 | 轮廓光 | LED冷光源,256级亮度可调 | ||
表面光 | LED冷光源,256级亮度可调 | |||
同轴光 | 可选配,参数同轮廓光 | |||
放大倍率** | 29~163或58~326 | |||
镜头 | TZTEK电子卡位镜头 | |||
软件 | Vispec测量软件(VMA版) | |||
工作距离 | 92mm(配2倍物镜时为36mm) | |||
保修期 | 1年 | |||
工作环境 | 温度20℃±2℃,温度变化<2℃/hr,湿度30~80% | |||
振动<0.002g,低于15Hz | ||||
电源 | 220V/50Hz/3A |
* L表示测量长度,以毫米为单位。
** 放大倍率为近似值,具体值与显示器的尺寸以及显示器的分辨率相关。
应用行业:
机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。
测量对象:
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。
测量元素:
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
周到的售后服务:
1)本仪器自售出之日起7天内在保证外观及仪器完好无损情况下可无条件退货(运费自付);
2)自售出之日起15天内,如发生性能故障,且产品和包装保证完好无划伤的情况下,可更换同型号产品,但人为损坏除外;
3)产品自售出之日起保修2年和终身维护,但配件不在保修范围内;
4)保修服务只限正常使用下有效;
5)保修期间由我公司提供邮寄费。
