厦门普瑞盛公司专业测量螺丝紧固件镀锌厚度的专业仪器
关键词: 紧固件小零件镀锌测厚, 相位涡流,微点测厚
众所周知测量小零件,紧固件,表面粗糙度比较大的镀锌层工件,各种超薄涂层的表面不规则的小规格机械零部件,普通电磁感应的测厚仪误差是非常大的,误差来自测量面积,粗糙度和曲面,
现有的许多检测技术都不能够适用: X-ray能量色散仪无法对含有大量碳氢氮化合物进行分析;破坏性的电解库仑法也无法通过腐蚀电解来测量有很强的耐腐蚀性涂层;趋肤效应的电磁涡流也无法测量不导电的有机涂层;铁基磁感应的提离效应又由于小零部件没有足够的测量面积,受制于涡流边缘效应,也无法测量。
CM1243镀锌测厚仪器最前沿的技术,基于相位的电涡流技术应用到CMI 243镀层测厚仪,使其达到了±3%以内(对比标准片)的准确度和0.3% 以内的精确度。
优势:
1、采用基于相位的电涡流技术,集测量精确、价格合理、质量可靠的优势于一体的手持式测厚仪。
2、专为金属表面处理者设计。配置的单探头可测量,铁质底上所有金属镀层-即使在极小的、形状特殊的或表面粗糙的样品上都可以进行测量。
客户使用案例:
紧固件螺丝上镀锌,测量锌层厚度,利用CMI243仪器可以获得很好的测试效果。

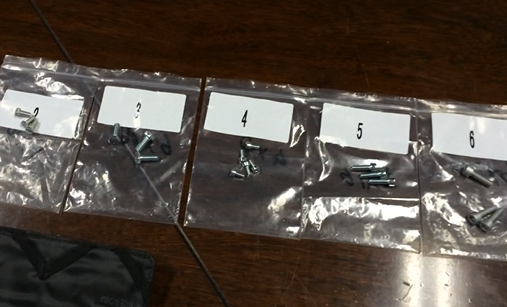

样品:紧固件螺丝表面镀锌
使用仪器:CMI243仪器
测量单位:um微米
3号工件测量数据如下:

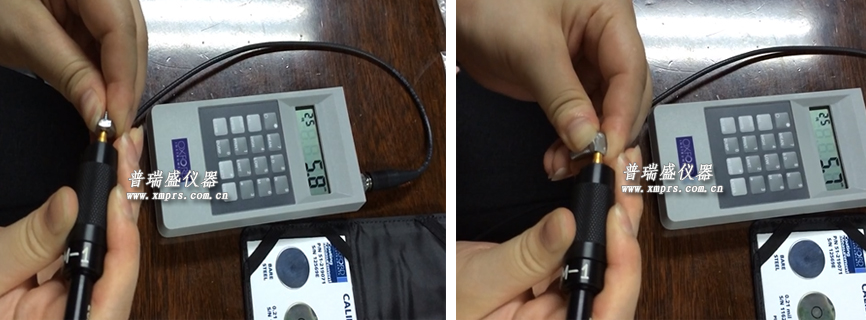

螺丝顶部镀锌厚度5.8um 螺丝测面镀锌厚度5.7um

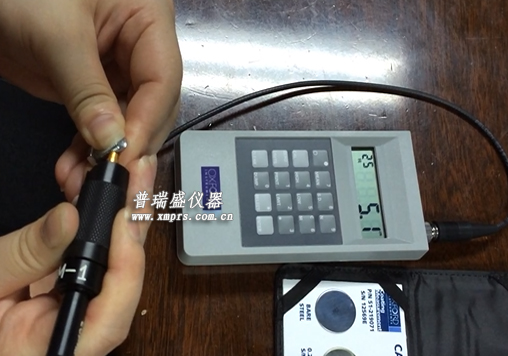

螺丝螺纹镀锌厚度5.1um
仪器稳定性评定:(测量数据稳定,是普通手持式仪器所无法比拟的)
紧固件螺丝镀锌,顶部,测面,螺纹三个位置,连续测量10次,计算标准偏差和平均值.
技术参数:
型号:CMI 243 镀层测厚仪
品牌:OXFORD CMI(英国牛津)
●ECP-M探头:锌、镍均可以测量
●准确度:相对标准片±3%
●精确度:0.3%
●测量范围:0 -38μm
●分辨率:0.1μm
●适用标准:符合ASTM B244—b259, DIN 50984,ISO 2360,ISO 29168(DRAFT),以及BS 5411 part 3
●单位:英制和公制单位自动转换
●记忆储存:26500个数据储存
●接口:RS-232串行端口,波特率可调,可接打印机或计算机
●显示:液晶显示(LCD),字符高度1/2” (1.27cm)
●电池:9V干电池或可充电电池。
●尺寸:57/8” (L) ×31/8” (W)×13/16” (D) (14.9×7.94×3.02 cm)
测量范围:
铁上镀层 镀层厚度范围 探头
Zn 0–38μm ECP-M
Cd 0–38μm ECP-M
Cr 0–38μm ECP-M
Cu 0–10μm ECP-M
